各種FBGセンサー

1.裸FBGセンサーの基本仕様

特性項目特性値
温度測定 [℃] 測定範囲 -60~600
測定精度 0.4
歪測定
[μstrain] = [μm/m]
測定範囲 0~10,000
測定精度 5
光学特性 波長域 [nm] 850 / 1300 / 1550
FWHM [nm] 任意:ご指定下さい
反射率 [%] > 90
コネクタ FC/PC, FC/APC, SC/PC, SMA, E2000

各種FBGセンサー

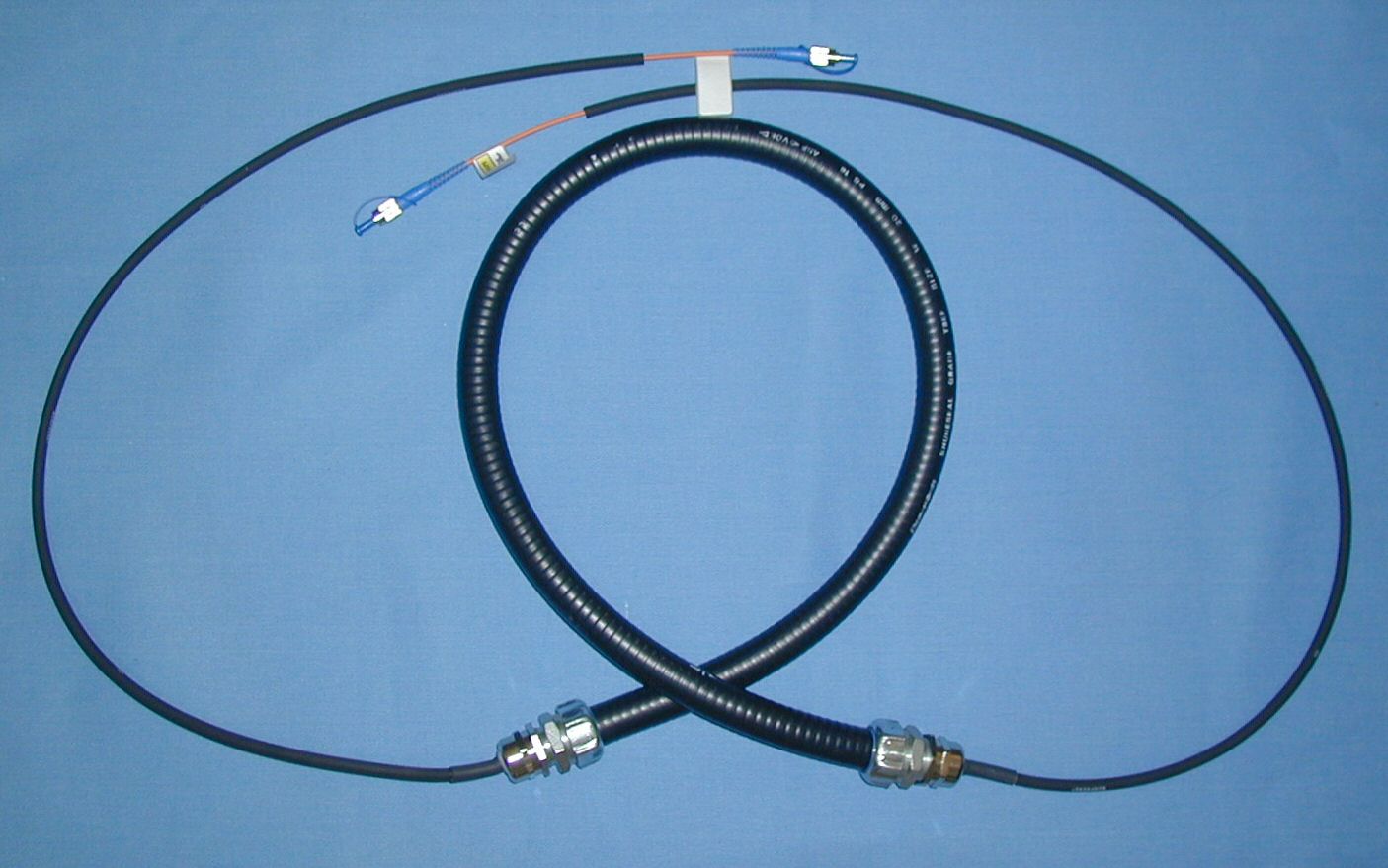

フルレキシブルひずみセンサー

(画像をクリックしてご覧下さい) フルレキシブルひずみセンサー    中空のフレキシブルチューブの中に光ファイバーを通し両端を固定したひずみセンサーです。 写真のように曲げた状態ではファイバーは応力フリー状態ですが、設置金具部分を軽く引っ張って直線状に設置することにより任意の初期ひずみを与えられますので、 用途に応じて構造物の伸びや縮みを測定することができます。

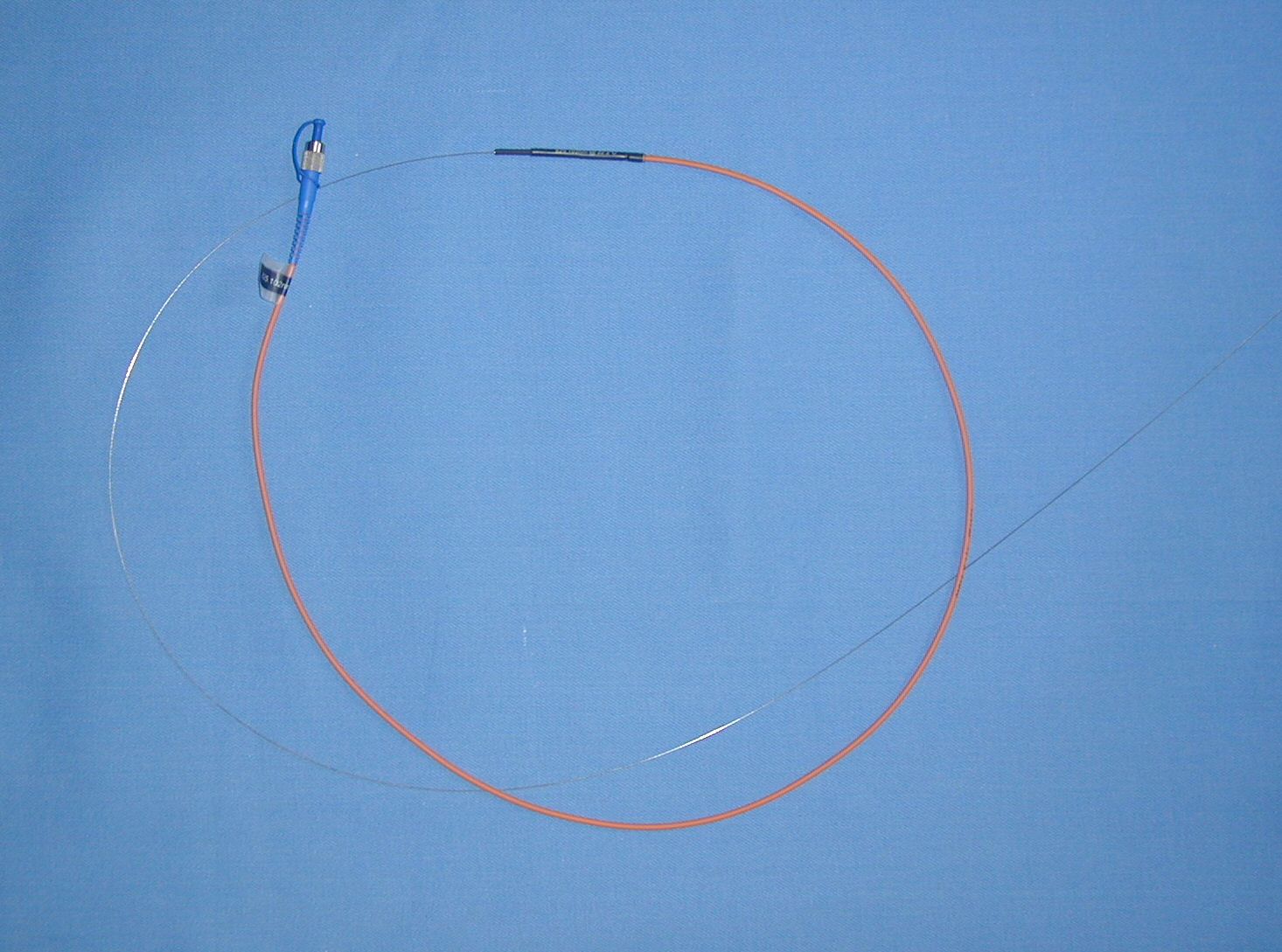

温度センサー

温度センサー    外径0.5mmの金属管の中に光ファイバーを挿入した温度センサーです。この構造により最高600℃まで長期に安定して温度測定が可能になりました。 金属管は最長3mまで対応可能ですので、化学プラント等の温度分布測定にご活用頂けます。

変位センサー

(画像をクリックしてご覧下さい) 変位センサー

埋め込み型ひずみセンサー

(画像をクリックしてご覧下さい) 埋め込み型ひずみセンサー

裸FBG温度センサー

(画像をクリックしてご覧下さい) 裸FBG温度センサー

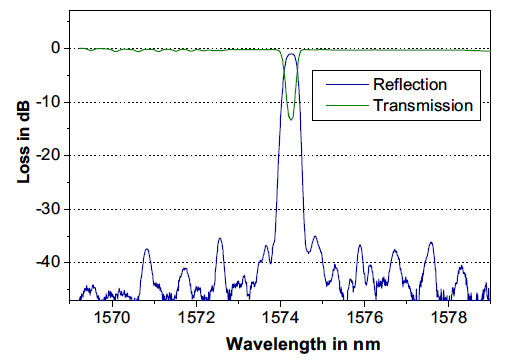

センサーのスペクトル特性(例)

(画像をクリックしてご覧下さい) 裸FBG温度センサー
