光センサを活用したセンシングシステムインテグレーション


システムインテグレーションについて


光センサを活用したセンシングシステムの最大の特徴は、光ファイバー網を活用した大規模センシングシステムが比較的容易に構築できる点です。 弊社では、FFG計測器やセンサー単体の販売のみならず、FFG計測器やOTDR計測器を活用した大規模センシングシステムの構築まで手がけております。
システムインテグレーション例   (画像をクリックしてご覧下さい)

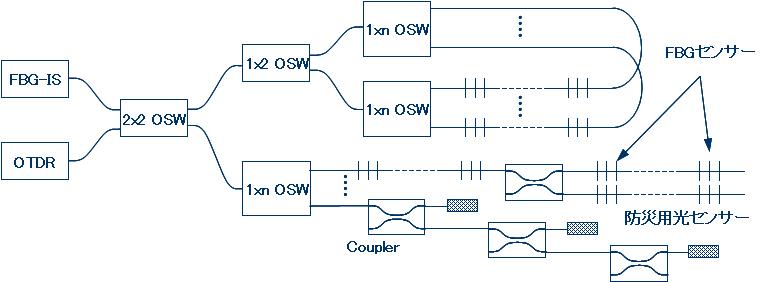

 左図は、FBG計測器やOTDR計測器を組み合わせた、光ファイバー防災システムの一例です。 光ファイバーの新規敷設には大きな出費を伴いますので、光ファイバー網を最大限に活用し、 様々なセンサーに対応したシステムを構築するのがベストでしょう。
 また、光ファイバーやセンサーの断線にも対応可能な信頼性の高いシステムや、 季節の温度変動に対応可能なロバストなシステム構築に配慮する必要があります。 弊社では、小規模なシステムから大規模なシステムまで、信頼性の高いロバストなシステムを構築することが可能ですので、お気軽にお問合せ下さい。
システムインテグレーションの一般的なシステムについて   (画像をクリックしてご覧下さい)

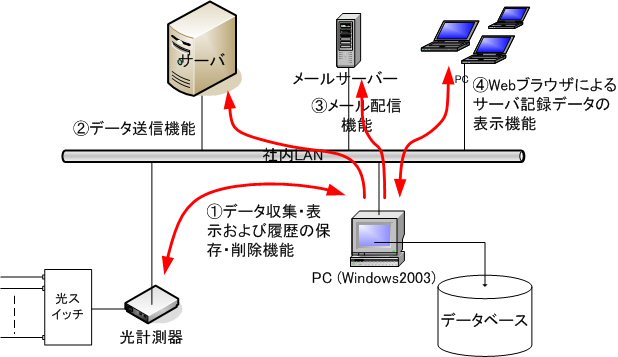

 左図は、弊社がご提供している一般的なシステムの例を示します。 小規模システムでは、1台のWindows PCで、全てのセンサーを管理でき、 異常時のメール配信やWebを介したデータチェックも可能になります。 また、上位サーバーとのコミュニケーションにより、さらに大規模システムの構築も可能ですので、お気軽にお問合せ下さい。
OTDR計測器を用いた監視システム   (画像をクリックしてご覧下さい)

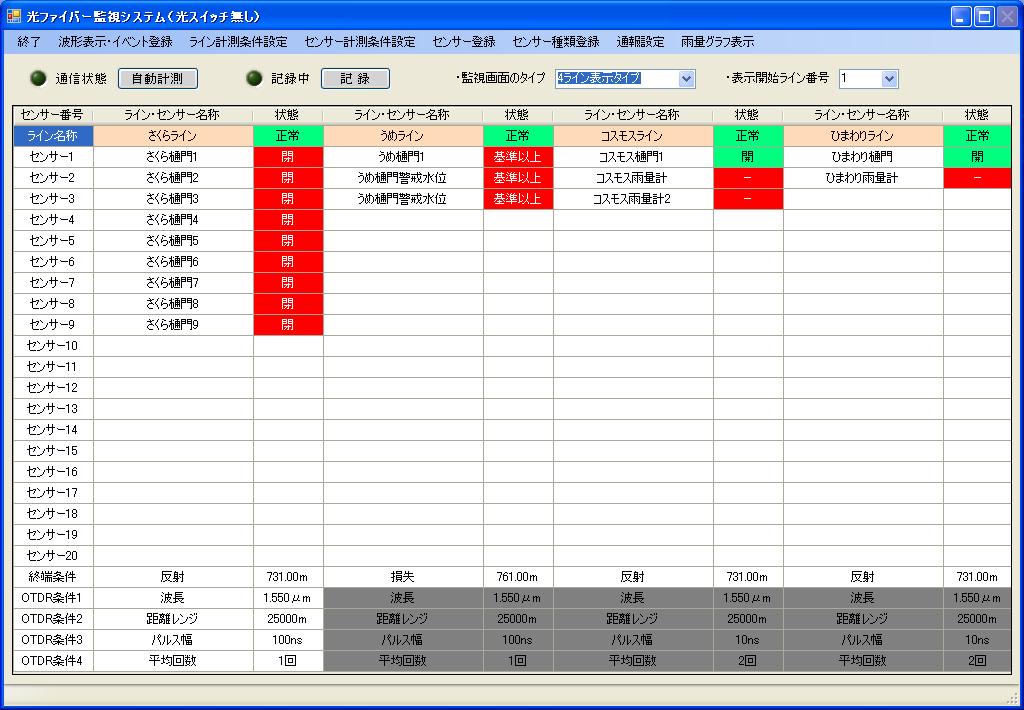

監視システム画面例  左図は、弊社がご提供しているOTDR計測器を用いた一般的な計測システムのモニタリング画面の一部です。 センサーのON/OFFから水位計や雨量計への対応も標準装備しております。 また、標準システムで12ライン(1ラインあたり20センサーまで)まで対応していますので、 光スイッチを用いたマルチライン化や光カプラ分岐によるマルチライン化も可能です。 標準システムですので、信頼性の高いシステムをリーズナブルな価格でご提供致します。 また、カスタマイズも承りますので、お気軽にお問合せ下さい。
OTDR計測器・FBG計測器を用いた冗長システム   (画像をクリックしてご覧下さい)

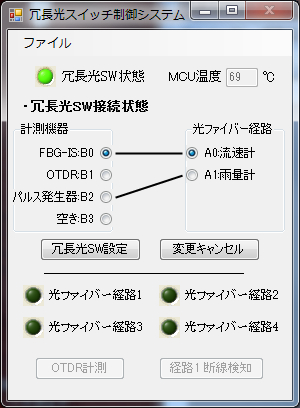

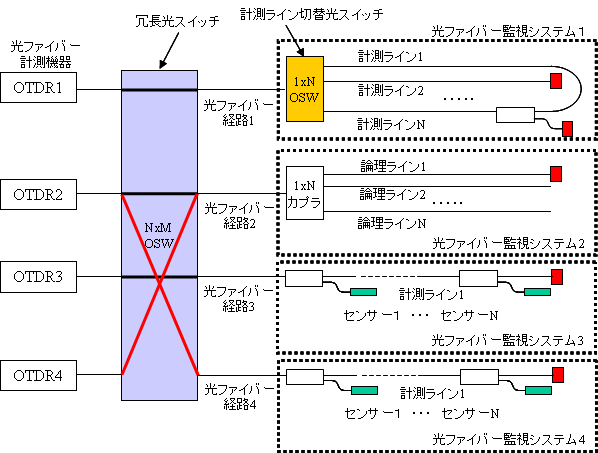

OTDR計測器を用いた冗長システム例 OTDR計測器・FBG計測器を用いた冗長システム画面例  左図は、弊社がご提案しているOTDR計測器FBG計測器を用いた、冗長性のある計測システムの一例です。 通常状態では、それぞれの計測器が担当するラインのデータを計測しますが、 1台あるいは2台のOTDR計測器が故障した場合には、信頼性の高い NxM 光スイッチを適宜切り替えることにより他のOTDRがカバーして測定を継続しますので、 システムの信頼性が格段に高まります。 システムを停止することなくOTDRのメンテナンスや交換ができますので、どうしても止められないシステムに最適です。 また、FBG計測器がライン断線を感知した場合には、OTDR計測器を使用して断線位置を特定しますので、迅速に対応することができます。 カスタマイズも承りますので、お気軽にお問合せ下さい。
OTDR計測器を用いた防災システム   (画像をクリックしてご覧下さい)
OTDR計測器を用いた防災システム  左図は、OTDR計測器を用いた雨量計による防災システム画面の一部であり、上記のOTDR計測器を用いた標準システムに含まれます。 累計雨量だけではなく、長短期雨量を用いた防災システムが標準装備されております。 地域にマッチしたカスタマイズも承りますので、お気軽にお問合せ下さい。
FBG計測器を用いた計測システム   (画像をクリックしてご覧下さい)

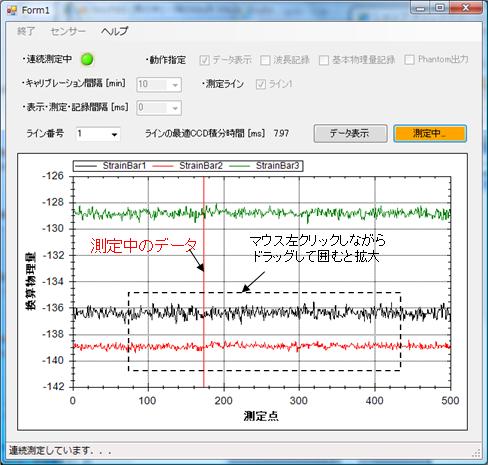

FBG計測器を用いた計測システム FBG計測器を用いた計測システム画面例  左図は、FBG計測器を用いた計測システムの一例です。 弊社が取り扱うFBG計測器には、弊社製の標準計測・監視ソフトウェアが付属しています。 サーバー機や力覚フィードバック装置とのコミュニケーションも自由自在にカスタマイズさせて頂きますので、お気軽にお問合せ下さい。
